Part Number
Once your search is narrowed to one product,
the corresponding part number is displayed here.
3D preview is not available, because the part number has not yet been determined.
Part Number
|
---|
KBPAL10-[80,90,100]-P[3-9.97/0.01] |
KBPAL10-[80,90,100]-PC[1.5-2.99/0.01] |
KBPAL10-LC[47-99.9/0.1]-P[3-9.97/0.01] |
KBPAL10-LC[47-99.9/0.1]-PC[1.5-2.99/0.01] |
KBPAL13-[80,90,100]-P[6-12.97/0.01] |
KBPAL13-[80,90,100]-PC[3-5.99/0.01] |
KBPAL13-LC[47-99.9/0.1]-P[6-12.97/0.01] |
KBPAL13-LC[47-99.9/0.1]-PC[3-5.99/0.01] |
KBPAL16-[80,90,100]-P[10-15.97/0.01] |
KBPAL16-[80,90,100]-PC[5-9.99/0.01] |
KBPAL16-LC[47-99.9/0.1]-P[10-15.97/0.01] |
KBPAL16-LC[47-99.9/0.1]-PC[5-9.99/0.01] |
KBPAL20-[80,90,100]-P[13-19.97/0.01] |
KBPAL20-[80,90,100]-PC[6.5-12.99/0.01] |
KBPAL20-LC[47-99.9/0.1]-P[13-19.97/0.01] |
KBPAL20-LC[47-99.9/0.1]-PC[6.5-12.99/0.01] |
KBPAL25-[80,90,100]-P[18-24.97/0.01] |
KBPAL25-[80,90,100]-PC[9-17.99/0.01] |
KBPAL25-LC[47-99.9/0.1]-P[18-24.97/0.01] |
KBPAL25-LC[47-99.9/0.1]-PC[9-17.99/0.01] |
KBPAL32-[80,90,100]-P[22-31.97/0.01] |
KBPAL32-[80,90,100]-PC[11-21.99/0.01] |
KBPAL32-LC[47-99.9/0.1]-P[22-31.97/0.01] |
KBPAL32-LC[47-99.9/0.1]-PC[11-21.99/0.01] |
KBPAS10-[71,80,90,100]-P[3-9.97/0.01] |
KBPAS10-[71,80,90,100]-PC[1.5-2.99/0.01] |
KBPAS10-LC[47-99.9/0.1]-P[3-9.97/0.01] |
KBPAS10-LC[47-99.9/0.1]-PC[1.5-2.99/0.01] |
KBPAS13-[71,80,90,100]-P[6-12.97/0.01] |
KBPAS13-[71,80,90,100]-PC[3-5.99/0.01] |
KBPAS13-LC[47-99.9/0.1]-P[6-12.97/0.01] |
KBPAS13-LC[47-99.9/0.1]-PC[3-5.99/0.01] |
KBPAS16-[71,80,90,100]-P[10-15.97/0.01] |
KBPAS16-[71,80,90,100]-PC[5-9.99/0.01] |
KBPAS16-LC[47-99.9/0.1]-P[10-15.97/0.01] |
KBPAS16-LC[47-99.9/0.1]-PC[5-9.99/0.01] |
KBPAS20-[71,80,90,100]-P[13-19.97/0.01] |
KBPAS20-[71,80,90,100]-PC[6.5-12.99/0.01] |
KBPAS20-LC[47-99.9/0.1]-P[13-19.97/0.01] |
KBPAS20-LC[47-99.9/0.1]-PC[6.5-12.99/0.01] |
KBPAS25-[71,80,90,100]-P[18-24.97/0.01] |
KBPAS25-[71,80,90,100]-PC[9-17.99/0.01] |
KBPAS25-LC[47-99.9/0.1]-P[18-24.97/0.01] |
KBPAS25-LC[47-99.9/0.1]-PC[9-17.99/0.01] |
KBPAS32-[71,80,90,100]-P[22-31.97/0.01] |
KBPAS32-[71,80,90,100]-PC[11-21.99/0.01] |
KBPAS32-LC[47-99.9/0.1]-P[22-31.97/0.01] |
KBPAS32-LC[47-99.9/0.1]-PC[11-21.99/0.01] |
KBPDL10-[80,90,100]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01] |
KBPDL10-[80,90,100]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01] |
KBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01] |
KBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01] |
KBPDL10-LC[47-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01] |
KBPDL10-LC[47-99.9/0.1]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01] |
KBPDL10-LC[47-99.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01] |
KBPDL10-LC[47-99.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01] |
KBPDL13-[80,90,100]-P[3-12.9/0.01]-W[3-12.9/0.01] |
KBPDL13-[80,90,100]-P[3-12.9/0.01]-WC[1-2.99/0.01] |
KBPDL13-[80,90,100]-PC[1-2.99/0.01]-W[3-12.9/0.01] |
KBPDL13-[80,90,100]-PC[1-2.99/0.01]-WC[1-2.99/0.01] |
Part Number | Minimum order quantity | Volume Discount | RoHS | Tip shape | B (Tip length) (mm) | D (Shank diameter) (mm) | L (L dimension) (mm) | LC (Full length alteration) (mm) | P (Tip dimension) (mm) | PC (Tip dimension alteration) (mm) | R (Tip corner R) (mm) | W (Tip dimension) (mm) | WC (Tip dimension alteration) (mm) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Quote | 10 | A | L | 10 | 80 ~ 100 | - | 3 ~ 9.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 10 | 80 ~ 100 | - | - | 1.5 ~ 2.99 | - | - | - | ||
1 | Quote | 10 | A | L | 10 | - | 47 ~ 99.9 | 3 ~ 9.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 10 | - | 47 ~ 99.9 | - | 1.5 ~ 2.99 | - | - | - | ||
1 | Quote | 10 | A | L | 13 | 80 ~ 100 | - | 6 ~ 12.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 13 | 80 ~ 100 | - | - | 3 ~ 5.99 | - | - | - | ||
1 | Quote | 10 | A | L | 13 | - | 47 ~ 99.9 | 6 ~ 12.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 13 | - | 47 ~ 99.9 | - | 3 ~ 5.99 | - | - | - | ||
1 | Quote | 10 | A | L | 16 | 80 ~ 100 | - | 10 ~ 15.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 16 | 80 ~ 100 | - | - | 5 ~ 9.99 | - | - | - | ||
1 | Quote | 10 | A | L | 16 | - | 47 ~ 99.9 | 10 ~ 15.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 16 | - | 47 ~ 99.9 | - | 5 ~ 9.99 | - | - | - | ||
1 | Quote | 10 | A | L | 20 | 80 ~ 100 | - | 13 ~ 19.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 20 | 80 ~ 100 | - | - | 6.5 ~ 12.99 | - | - | - | ||
1 | Quote | 10 | A | L | 20 | - | 47 ~ 99.9 | 13 ~ 19.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 20 | - | 47 ~ 99.9 | - | 6.5 ~ 12.99 | - | - | - | ||
1 | Quote | 10 | A | L | 25 | 80 ~ 100 | - | 18 ~ 24.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 25 | 80 ~ 100 | - | - | 9 ~ 17.99 | - | - | - | ||
1 | Quote | 10 | A | L | 25 | - | 47 ~ 99.9 | 18 ~ 24.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 25 | - | 47 ~ 99.9 | - | 9 ~ 17.99 | - | - | - | ||
1 | Quote | 10 | A | L | 32 | 80 ~ 100 | - | 22 ~ 31.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 32 | 80 ~ 100 | - | - | 11 ~ 21.99 | - | - | - | ||
1 | Quote | 10 | A | L | 32 | - | 47 ~ 99.9 | 22 ~ 31.97 | - | - | - | - | ||
1 | Quote | 10 | A | L | 32 | - | 47 ~ 99.9 | - | 11 ~ 21.99 | - | - | - | ||
1 | Quote | 10 | A | S | 10 | 71 ~ 100 | - | 3 ~ 9.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 10 | 71 ~ 100 | - | - | 1.5 ~ 2.99 | - | - | - | ||
1 | Quote | 10 | A | S | 10 | - | 47 ~ 99.9 | 3 ~ 9.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 10 | - | 47 ~ 99.9 | - | 1.5 ~ 2.99 | - | - | - | ||
1 | Quote | 10 | A | S | 13 | 71 ~ 100 | - | 6 ~ 12.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 13 | 71 ~ 100 | - | - | 3 ~ 5.99 | - | - | - | ||
1 | Quote | 10 | A | S | 13 | - | 47 ~ 99.9 | 6 ~ 12.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 13 | - | 47 ~ 99.9 | - | 3 ~ 5.99 | - | - | - | ||
1 | Quote | 10 | A | S | 16 | 71 ~ 100 | - | 10 ~ 15.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 16 | 71 ~ 100 | - | - | 5 ~ 9.99 | - | - | - | ||
1 | Quote | 10 | A | S | 16 | - | 47 ~ 99.9 | 10 ~ 15.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 16 | - | 47 ~ 99.9 | - | 5 ~ 9.99 | - | - | - | ||
1 | Quote | 10 | A | S | 20 | 71 ~ 100 | - | 13 ~ 19.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 20 | 71 ~ 100 | - | - | 6.5 ~ 12.99 | - | - | - | ||
1 | Quote | 10 | A | S | 20 | - | 47 ~ 99.9 | 13 ~ 19.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 20 | - | 47 ~ 99.9 | - | 6.5 ~ 12.99 | - | - | - | ||
1 | Quote | 10 | A | S | 25 | 71 ~ 100 | - | 18 ~ 24.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 25 | 71 ~ 100 | - | - | 9 ~ 17.99 | - | - | - | ||
1 | Quote | 10 | A | S | 25 | - | 47 ~ 99.9 | 18 ~ 24.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 25 | - | 47 ~ 99.9 | - | 9 ~ 17.99 | - | - | - | ||
1 | Quote | 10 | A | S | 32 | 71 ~ 100 | - | 22 ~ 31.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 32 | 71 ~ 100 | - | - | 11 ~ 21.99 | - | - | - | ||
1 | Quote | 10 | A | S | 32 | - | 47 ~ 99.9 | 22 ~ 31.97 | - | - | - | - | ||
1 | Quote | 10 | A | S | 32 | - | 47 ~ 99.9 | - | 11 ~ 21.99 | - | - | - | ||
1 | Quote | 10 | D | L | 10 | 80 ~ 100 | - | 2.5 ~ 9.9 | - | - | 2.5 ~ 9.9 | - | ||
1 | Quote | 10 | D | L | 10 | 80 ~ 100 | - | 2.5 ~ 9.9 | - | - | - | 1.25 ~ 2.49 | ||
1 | Quote | 10 | D | L | 10 | 80 ~ 100 | - | - | 1.25 ~ 2.49 | - | 2.5 ~ 9.9 | - | ||
1 | Quote | 10 | D | L | 10 | 80 ~ 100 | - | - | 1.25 ~ 2.49 | - | - | 1.25 ~ 2.49 | ||
1 | Quote | 10 | D | L | 10 | - | 47 ~ 99.9 | 2.5 ~ 9.9 | - | - | 2.5 ~ 9.9 | - | ||
1 | Quote | 10 | D | L | 10 | - | 47 ~ 99.9 | 2.5 ~ 9.9 | - | - | - | 1.25 ~ 2.49 | ||
1 | Quote | 10 | D | L | 10 | - | 47 ~ 99.9 | - | 1.25 ~ 2.49 | - | 2.5 ~ 9.9 | - | ||
1 | Quote | 10 | D | L | 10 | - | 47 ~ 99.9 | - | 1.25 ~ 2.49 | - | - | 1.25 ~ 2.49 | ||
1 | Quote | 10 | D | L | 13 | 80 ~ 100 | - | 3 ~ 12.9 | - | - | 3 ~ 12.9 | - | ||
1 | Quote | 10 | D | L | 13 | 80 ~ 100 | - | 3 ~ 12.9 | - | - | - | 1 ~ 2.99 | ||
1 | Quote | 10 | D | L | 13 | 80 ~ 100 | - | - | 1 ~ 2.99 | - | 3 ~ 12.9 | - | ||
1 | Quote | 10 | D | L | 13 | 80 ~ 100 | - | - | 1 ~ 2.99 | - | - | 1 ~ 2.99 |
Loading...

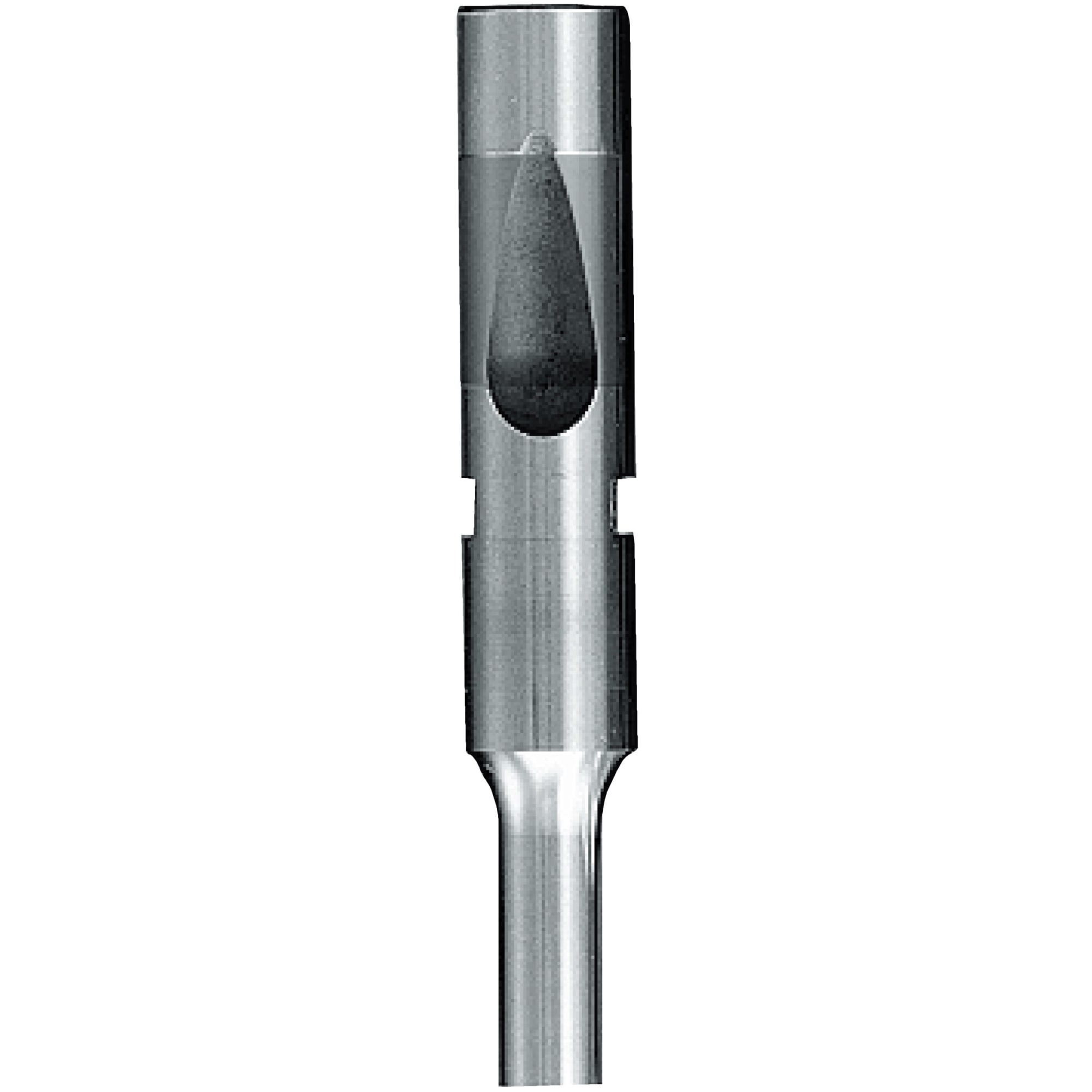

Type | Shoulder with wrench flat | Material | SKH51 Equivalent |
---|
Configure
Basic Attributes
Tip shape
B (Tip length)(mm)
D (Shank diameter)(mm)
L (L dimension)(mm)
LC (Full length alteration)(mm)
P (Tip dimension)(mm)
PC (Tip dimension alteration)(mm)
R (Tip corner R)(mm)
W (Tip dimension)(mm)
WC (Tip dimension alteration)(mm)
Type
Filter by CAD data type
Optional Attributes
