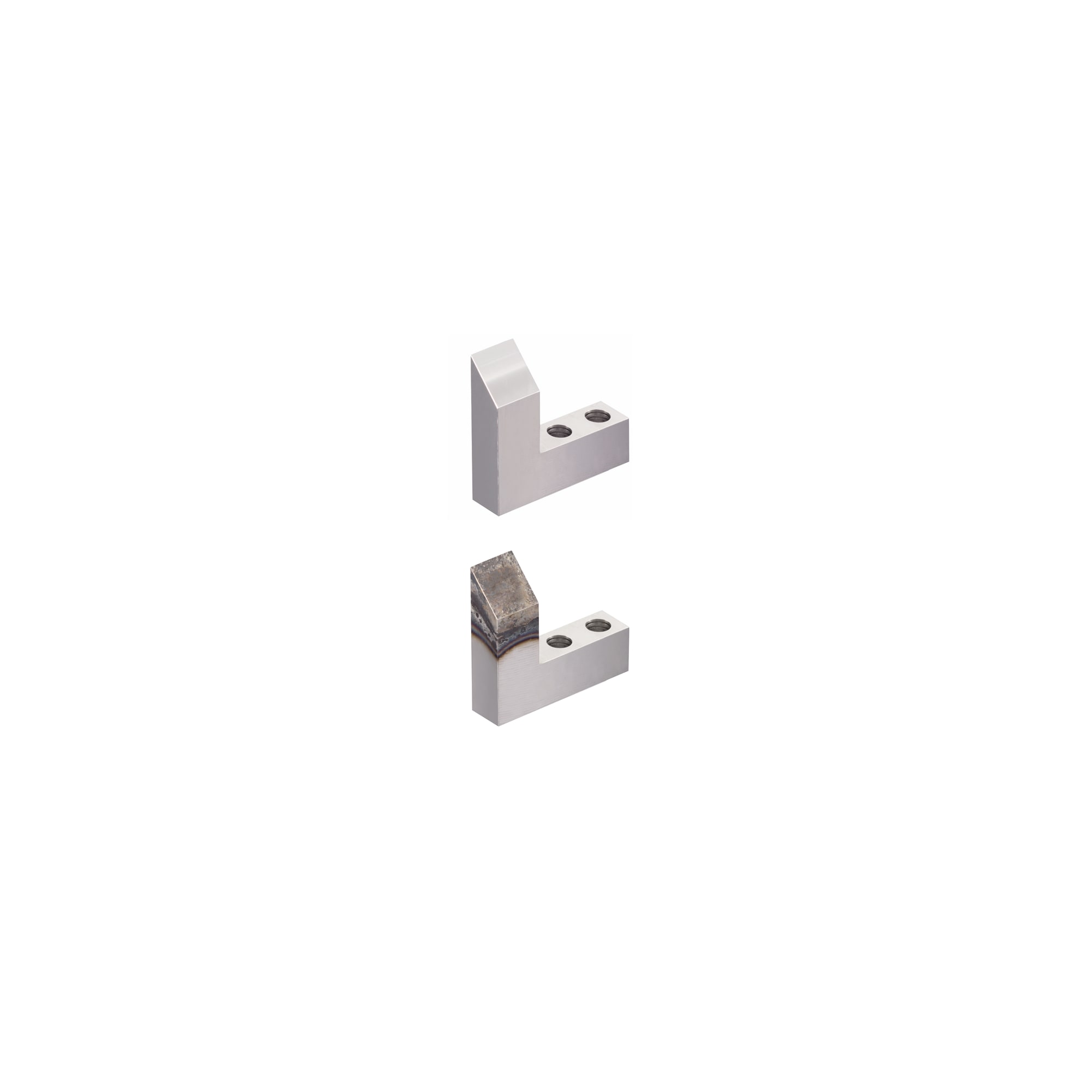

Locators (Horizontally Inclined) Two Hole Type

Locators (Horizontally Inclined) Two Hole Type

Click on this image to zoom in.

Click on this image to zoom in.

MISUMI

MISUMI

[Features] Shape of mounting surface: Cross slope, fixing holes: This is a 2-circle positioning block.

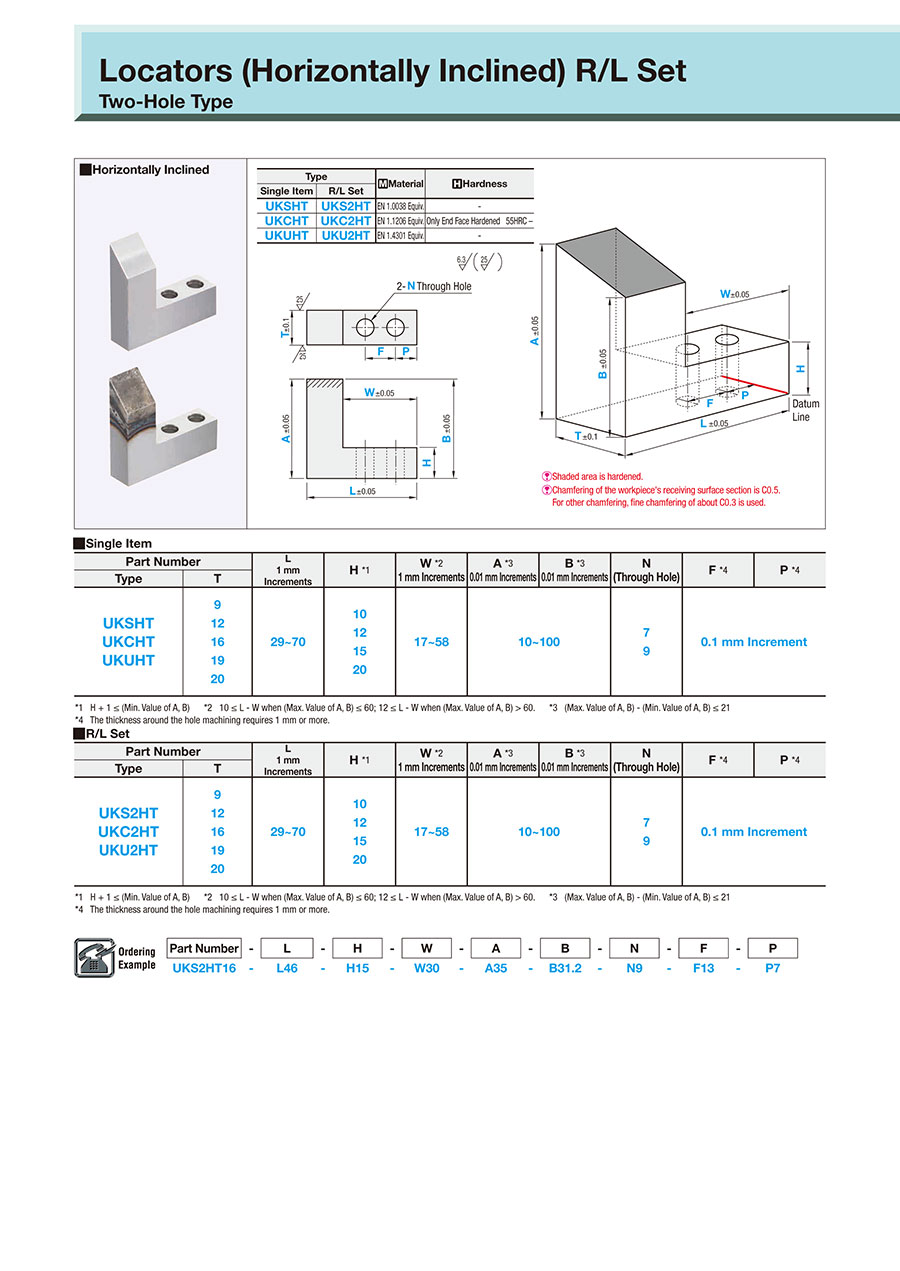

Data sheet

Part Number

Once your search is narrowed to one product,
the corresponding part number is displayed here.

Ausrichtstücke (horizontal geneigt), Ausführung mit zwei Bohrungen:Related Image
Type Material Hardness
Single Item R/L Set
UKSHT UKS2HT EN 1.0038 Equiv. -
UKCHT UKC2HT EN 1.1206 Equiv. Only End Face Hardened 55HRC –
UKUHT UKU2HT EN 1.4301 Equiv. -

Specifications

Part Number - L - H - W - A - B - N - F - P
UKS2HT16 - L46 - H15 - W30 - A35 - B31.2 - N9 - F13 - P7
■Single Item
Part Number L
1 mm Increments		 H *1 W *2
1 mm Increments		 A *3
0.01 mm Increments		 B *3
0.01 mm Increments		 N
(Through Hole)		 F *4 P *4
Type T
UKSHT
UKCHT
UKUHT		 9
12
16
19
20		 29~70 10
12
15
20		 17~58 10~100 7
9		 0.1 mm Increment
*1 H + 1 ≤ (Min. Value of A, B)
*2 10 ≤ L - W when (Max. Value of A, B) ≤ 60; 12 ≤ L - W when (Max. Value of A, B) > 60.
*3 (Max. Value of A, B) - (Min. Value of A, B) ≤ 21
*4 The thickness around the hole machining requires 1 mm or more.
■R/L Set
Part Number L
1 mm Increments		 H *1 W *2
1 mm Increments		 A *3
0.01 mm Increments		 B *3
0.01 mm Increments		 N
(Through Hole)		 F *4 P *4
Type T
UKS2HT
UKC2HT
UKU2HT		 9
12
16
19
20		 29~70 10
12
15
20		 17~58 10~100 7
9		 0.1 mm Increment
*1 H + 1 ≤ (Min. Value of A, B)
*2 10 ≤ L - W when (Max. Value of A, B) ≤ 60; 12 ≤ L - W when (Max. Value of A, B) > 60.
*3 (Max. Value of A, B) - (Min. Value of A, B) ≤ 21
*4 The thickness around the hole machining requires 1 mm or more.

Alterations

Ausrichtstücke (horizontal geneigt), Ausführung mit zwei Bohrungen:Related Image

Part Number:

    3D preview is not available, because the part number has not yet been determined.

  • In order to open the 3D preview, the part number must be fixed.
Loading...

Plug-in is required for 3D Preview

CAD Download

Data to be displayed
30
45
60
  1. 1
  2. 2
  3. Next >>
Part Number
UKC2HT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKC2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKCHT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKS2HT20-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT9-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT12-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT16-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-M[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-N[7,​9]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-Z[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
UKSHT19-L[29-70/1]-H[10,​12,​15,​20]-W[17-48/1]-A[10-100/0.01]-B[10-100/0.01]-ZG[6,​8]-F[8-43.5/0.1]-P[4.5-35.5/0.1]
Part Number
Standard Unit Price
Minimum order quantityVolume Discount
Standard
Shipping Days
?
RoHSSingle Item / R/L Set Material Hardness
(HRC) 		T Dim. Selection
(mm) 		1.L Dim. Specification
(mm) 		2.H Dim. Selection
(mm) 		3.W Dim. Specification
(mm) 		4.A Dim. Specification
(mm) 		5.B Dim. Specification
(mm) 		6.Mounting Hole (Through Hole)[N] 7.Mounting Hole (Tapped Hole)[M] 8.Mounting Hole (Counterbored Hole)[Z] 9.Mounting Hole Dimension[F]
(mm) 		9.Mounting Hole Dimension[P]
(mm)

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.1206 Equiv.Only End Face Hardened 55HRC –2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days -R/L SetEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10R/L SetEN 1.0038 Equiv.No Hardening2029 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1229 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days -Single ItemEN 1.0038 Equiv.No Hardening1629 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100-6 ～ 8-8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 1007 ～ 9--8 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100--6 ～ 88 ～ 43.54.5 ～ 35.5

-

1 7 Days 10Single ItemEN 1.0038 Equiv.No Hardening1929 ～ 7010 ～ 2017 ～ 4810 ～ 10010 ～ 100---8 ～ 43.54.5 ～ 35.5

Loading...

  1. 1
  2. 2
  3. Next >>


Basic information

Receiving Surface Shape Horizontally Inclined Mounting Hole Two Holes

Configure

Clear all

96Suggestion of an applicable part number.

View Part Numbers

Some specification is not specified yet.
The part number is completed.

Basic Attributes

  • Single Item / R/L Set

    • R/L Set
    • Single Item

    Clear

  • Material

    • EN 1.0038 Equiv.
    • EN 1.1206 Equiv.
    • EN 1.4301 Equiv.

    Clear

  • Hardness(HRC)

    • Only End Face Hardened 55HRC –
    • No Hardening

    Clear

  • T Dim. Selection(mm)

    • 9
    • 12
    • 16
    • 19
    • 20

    Clear

  • 1.L Dim. Specification(mm)

     [29-70/1mm Unit(s)]

    Clear

  • 2.H Dim. Selection(mm)

    • 10
    • 12
    • 15
    • 20

    Clear

  • 3.W Dim. Specification(mm)

     [17-48/1mm Unit(s)]

    Clear

  • 4.A Dim. Specification(mm)

     [10-100/0.01mm Unit(s)]

    Clear

  • 5.B Dim. Specification(mm)

     [10-100/0.01mm Unit(s)]

    Clear

  • 6.Mounting Hole (Through Hole)[N]

    • 7
    • 9

    Clear

  • 7.Mounting Hole (Tapped Hole)[M]

    • 6
    • 8

    Clear

  • 8.Mounting Hole (Counterbored Hole)[Z]

    • 6
    • 8

    Clear

  • 9.Mounting Hole Dimension[F](mm)

     [8-43.5/0.1mm Unit(s)]

    Clear

  • 9.Mounting Hole Dimension[P](mm)

     [4.5-35.5/0.1mm Unit(s)]

    Clear

  • Type

    • UKC2HT
    • UKCHT
    • UKS2HT
    • UKSHT
    • UKU2HT
    • UKUHT

    Clear

  • Filter by CAD data type

    • 2D
    • 3D

    Clear

Filter by standard shipping days

    • All
    • 7 Days or Less

    Reset

Optional Attributes

Tech Support

Technical Inquiry

Payment Method

  • Payment on account
  • Pre Payment
  • PayPal

On-Demand Manufacturing

Change View

Certificates

  • ISO-9001
  • ISO-14001
  • AEO Certification
  • RoHS
  • REACH

MISUMI worldwide

Social Media

Legal notice

Copyright © MISUMI Corporation All Rights Reserved.
