Press Die Components
Punches & Dies
Button Dies
Cutting bushes with waste protection
Cutting bushes cylindrical / slug stop / long / configurable

Configure

Tip shape
- A
- D
- R
- E
- G
L dimension classification
- L40.0 max.
- L 40.1 or more
D (Shank diameter)(mm)
- 6
- 8
- 10
- 13
- 16
- 20
- 25
- 32
- 38
- 45
- 50
- 56
C (Clearance)(mm)
[0.01-10/0.005mm units]
L (L dimension)(mm)
[30-100/0.1mm units]
LC (Full length alteration)(mm)
[20-40/0.1mm units]
MT(Workpiece material thickness)(mm)
[0.15-8/0.01mm units]
P (Tip dimension)(mm)
[1-45/0.01mm units]
PC (Tip dimension alteration)(mm)
[1-45.2/0.01mm units]
R (Tip corner R)(mm)
[0.15-22.5/0.01mm units]
W (Tip dimension)(mm)
[1-45/0.01mm units]
WC (Tip dimension alteration)(mm)
[1-45.2/0.01mm units]
Type
CAD
- 2D
- 3D

Cutting bushes cylindrical / slug stop / long / configurable

A	L40.0 max.	6	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	1 ～ 3	-	-	-	-	10	1 pieces
A	L40.0 max.	6	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	3.01 ～ 3.2	-	-	-	10	1 pieces
A	L40.0 max.	8	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	1 ～ 4	-	-	-	-	10	1 pieces
A	L40.0 max.	8	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	4.01 ～ 4.2	-	-	-	10	1 pieces
A	L40.0 max.	10	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	2 ～ 6	-	-	-	-	10	1 pieces
A	L40.0 max.	10	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	1 ～ 1.99	-	-	-	10	1 pieces
A	L40.0 max.	10	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	6.01 ～ 6.2	-	-	-	10	1 pieces
A	L40.0 max.	13	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	3 ～ 8	-	-	-	-	10	1 pieces
A	L40.0 max.	13	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	1.5 ～ 2.99	-	-	-	10	1 pieces
A	L40.0 max.	13	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	8.01 ～ 8.2	-	-	-	10	1 pieces
A	L40.0 max.	16	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	5 ～ 10	-	-	-	-	10	1 pieces
A	L40.0 max.	16	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	2.5 ～ 4.99	-	-	-	10	1 pieces
A	L40.0 max.	16	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	10.01 ～ 10.2	-	-	-	10	1 pieces
A	L40.0 max.	20	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	7 ～ 12	-	-	-	-	10	1 pieces
A	L40.0 max.	20	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	3.5 ～ 6.99	-	-	-	10	1 pieces
A	L40.0 max.	20	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	8.01 ～ 8.2	-	-	-	10	1 pieces
A	L40.0 max.	25	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	10 ～ 16	-	-	-	-	10	1 pieces
A	L40.0 max.	25	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	5 ～ 9.99	-	-	-	10	1 pieces
A	L40.0 max.	25	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	16.01 ～ 16.2	-	-	-	10	1 pieces
A	L40.0 max.	32	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	15 ～ 20	-	-	-	-	10	1 pieces
A	L40.0 max.	32	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	7.5 ～ 14.99	-	-	-	10	1 pieces
A	L40.0 max.	32	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	20.01 ～ 20.2	-	-	-	10	1 pieces
A	L40.0 max.	38	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	19 ～ 26	-	-	-	-	10	1 pieces
A	L40.0 max.	38	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	9.5 ～ 18.99	-	-	-	10	1 pieces
A	L40.0 max.	38	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	26.01 ～ 26.2	-	-	-	10	1 pieces
A	L40.0 max.	45	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	25 ～ 35	-	-	-	-	10	1 pieces
A	L40.0 max.	45	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	12.5 ～ 24.99	-	-	-	10	1 pieces
A	L40.0 max.	45	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	35.01 ～ 35.2	-	-	-	10	1 pieces
A	L40.0 max.	50	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	33 ～ 40	-	-	-	-	10	1 pieces
A	L40.0 max.	50	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	16.5 ～ 32.99	-	-	-	10	1 pieces
A	L40.0 max.	50	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	40.01 ～ 40.2	-	-	-	10	1 pieces
A	L40.0 max.	56	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	38 ～ 45	-	-	-	-	10	1 pieces
A	L40.0 max.	56	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	19 ～ 37.99	-	-	-	10	1 pieces
A	L40.0 max.	56	0.01 ～ 10	30 ～ 40	-	0.15 ～ 8	-	45.01 ～ 45.2	-	-	-	10	1 pieces
A	L 40.1 or more	10	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	2 ～ 6	-	-	-	-	10	1 pieces
A	L 40.1 or more	10	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	-	1.5 ～ 2.99	-	-	-	10	1 pieces
A	L 40.1 or more	10	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	-	6.01 ～ 6.2	-	-	-	10	1 pieces
A	L 40.1 or more	13	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	3 ～ 8	-	-	-	-	10	1 pieces
A	L 40.1 or more	13	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	-	1.5 ～ 2.99	-	-	-	10	1 pieces
A	L 40.1 or more	13	0.01 ～ 10	40.1 ～ 80	-	0.15 ～ 8	-	8.01 ～ 8.2	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	-	-	0.15 ～ 8	5 ～ 10	-	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	-	-	0.15 ～ 8	-	2.5 ～ 4.99	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	-	-	0.15 ～ 8	-	10.01 ～ 10.2	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	5 ～ 10	-	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	2.5 ～ 4.99	-	-	-	10	1 pieces
A	L 40.1 or more	16	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	10.01 ～ 10.2	-	-	-	10	1 pieces
A	L 40.1 or more	20	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	7 ～ 12	-	-	-	-	10	1 pieces
A	L 40.1 or more	20	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	3.5 ～ 6.99	-	-	-	10	1 pieces
A	L 40.1 or more	20	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	12.01 ～ 12.2	-	-	-	10	1 pieces
A	L 40.1 or more	25	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	10 ～ 16	-	-	-	-	10	1 pieces
A	L 40.1 or more	25	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	5 ～ 9.99	-	-	-	10	1 pieces
A	L 40.1 or more	25	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	16.01 ～ 16.2	-	-	-	10	1 pieces
A	L 40.1 or more	32	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	15 ～ 20	-	-	-	-	10	1 pieces
A	L 40.1 or more	32	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	7.5 ～ 14.99	-	-	-	10	1 pieces
A	L 40.1 or more	32	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	20.01 ～ 20.2	-	-	-	10	1 pieces
A	L 40.1 or more	38	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	19 ～ 26	-	-	-	-	10	1 pieces
A	L 40.1 or more	38	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	9.5 ～ 18.99	-	-	-	10	1 pieces
A	L 40.1 or more	38	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	26.01 ～ 26.2	-	-	-	10	1 pieces
A	L 40.1 or more	45	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	25 ～ 35	-	-	-	-	10	1 pieces
A	L 40.1 or more	45	0.01 ～ 10	40.1 ～ 100	-	0.15 ～ 8	-	12.5 ～ 24.99	-	-	-	10	1 pieces

- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote

Cutting bushes cylindrical / slug stop / long / configurable

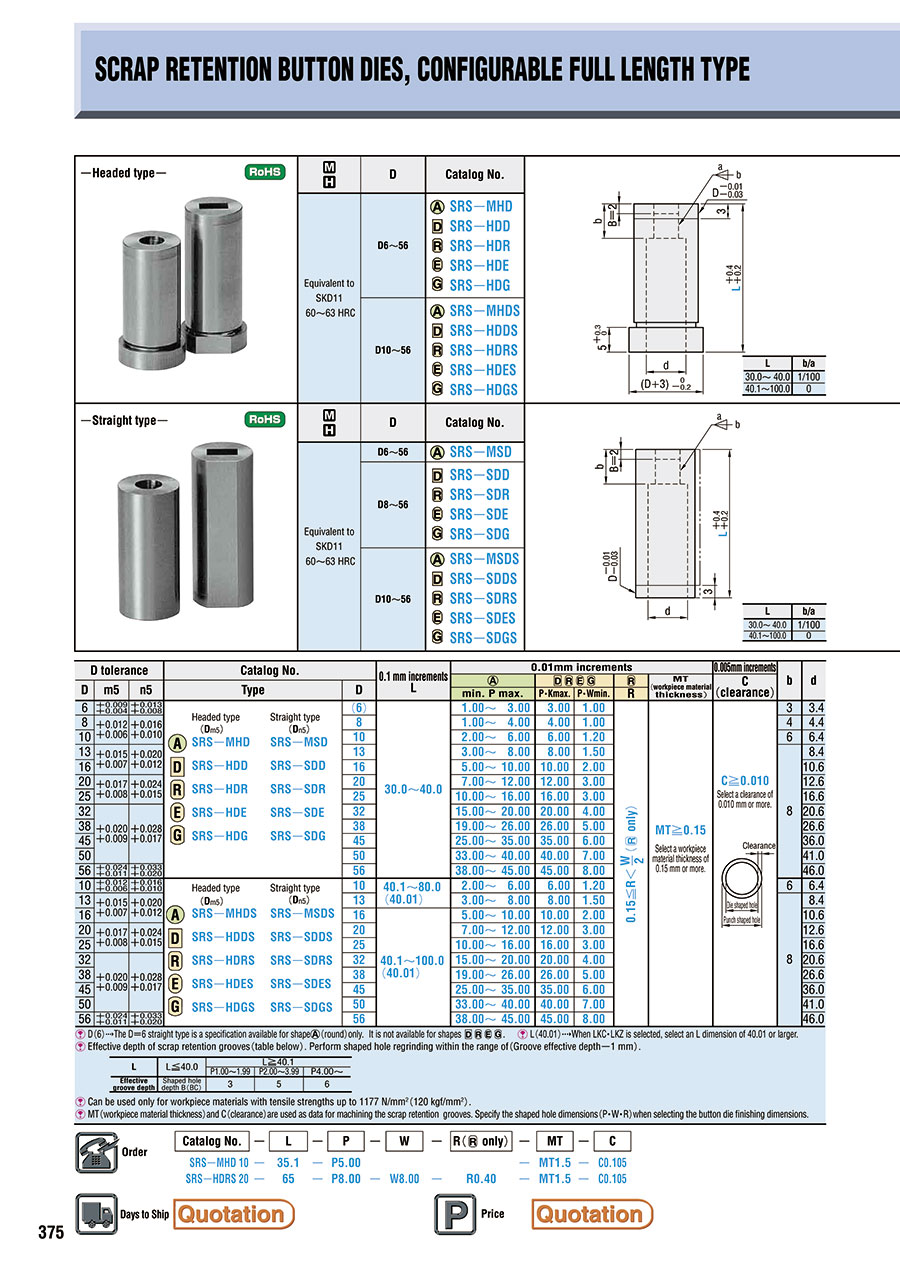

Outline drawing

Part number list

More Information

Catalog
