Scrap Retention Reverse Tapered Dies

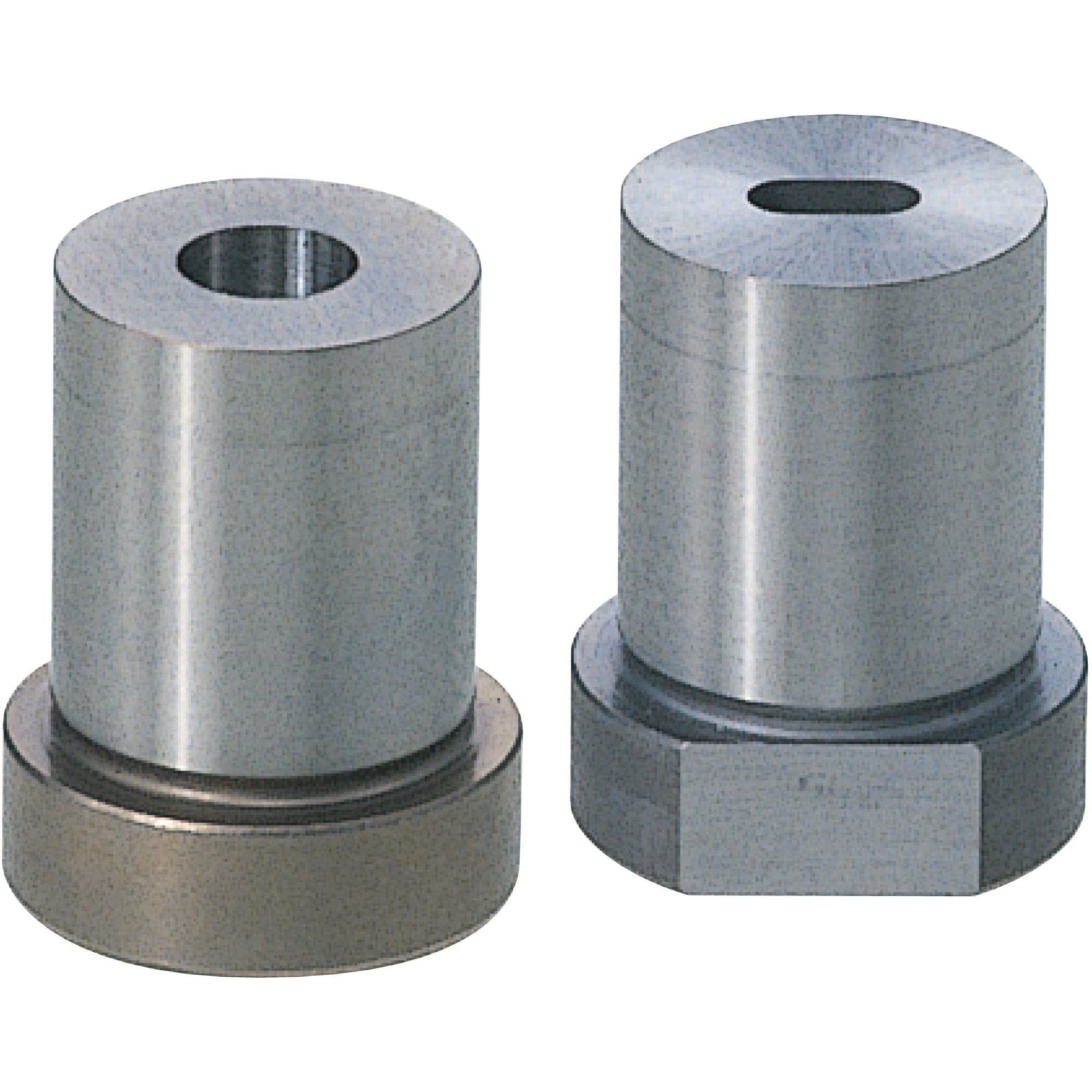

Cutting bushes with collar / annular slug stop / conical waste bore

Configure

Tip shape
- A
- D
- R
- E
- G
Material
Shank diameter D tolerance
- +0.005/0
- m5
D (Shank diameter)(mm)
- 5
- 6
- 8
- 10
- 13
- 16
- 20
- 25
L
- 16
- 40
LC
[10-40/0.1]
LCT
[10-39.99/0.01]
LMT
[10-39.99/0.01]
P
[1-16/0.01]
PC
[0.95-12.2/0.01]
[16.01-16.2/0.01]
W
[1-16/0.01]
WC
[1-2.99/0.01]
[3.01-3.2/0.01]
[4.01-4.2/0.01]
[6.01-6.2/0.01]
[8.01-8.2/0.01]
[10.01-10.2/0.01]
[12.01-12.2/0.01]
[16.01-16.2/0.01]
R
[0.15-7.99/0.01]
MT
[0.5-10/0.01]
C
[0.05-8/0.005]
TS
- H
- L
- M
FH
- 1
[1-3/0.1]
Type
CAD
- 2D
- 3D

Cutting bushes with collar / annular slug stop / conical waste bore

A	SKH51 Equivalent	m5	5	16	-	-	-	2 ～ 2.5	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	16	-	-	-	-	2.51 ～ 2.7	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	16.1 ～ 29.9	-	-	2 ～ 2.5	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	16.1 ～ 29.9	-	-	-	2.51 ～ 2.7	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	-	16.1 ～ 29.99	-	2 ～ 2.5	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	-	16.1 ～ 29.99	-	-	2.51 ～ 2.7	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	-	-	16 ～ 29.99	2 ～ 2.5	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKH51 Equivalent	m5	5	-	-	-	16 ～ 29.99	-	2.51 ～ 2.7	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	6	16	-	-	-	2 ～ 3	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	6	-	16 ～ 34.9	-	-	2 ～ 3	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	6	-	-	16 ～ 34.99	-	2 ～ 3	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	6	-	-	-	16 ～ 34.99	2 ～ 3	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	16	-	-	-	2 ～ 4	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	16	-	-	-	-	4.01 ～ 4.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	16 ～ 34.9	-	-	2 ～ 4	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	16 ～ 34.9	-	-	-	4.01 ～ 4.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	-	16 ～ 34.99	-	2 ～ 4	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	-	16 ～ 34.99	-	-	4.01 ～ 4.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	-	-	16 ～ 34.99	2 ～ 4	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	8	-	-	-	16 ～ 34.99	-	4.01 ～ 4.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	16 ～ 40	-	-	-	2 ～ 6	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	16 ～ 40	-	-	-	-	6.01 ～ 6.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	10 ～ 39.9	-	-	2 ～ 6	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	10 ～ 39.9	-	-	-	6.01 ～ 6.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	-	16 ～ 39.99	-	2 ～ 6	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	-	16 ～ 39.99	-	-	6.01 ～ 6.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	-	-	16 ～ 39.99	2 ～ 6	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	10	-	-	-	16 ～ 39.99	-	6.01 ～ 6.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	16 ～ 40	-	-	-	3 ～ 8	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	16 ～ 40	-	-	-	-	2 ～ 2.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	16 ～ 40	-	-	-	-	8.01 ～ 8.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	16 ～ 39.9	-	-	3 ～ 8	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	16 ～ 39.9	-	-	-	2 ～ 2.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	16 ～ 39.9	-	-	-	8.01 ～ 8.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	16 ～ 39.99	-	3 ～ 8	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	16 ～ 39.99	-	-	2 ～ 2.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	16 ～ 39.99	-	-	8.01 ～ 8.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	-	16 ～ 39.99	3 ～ 8	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	-	16 ～ 39.99	-	2 ～ 2.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	13	-	-	-	16 ～ 39.99	-	8.01 ～ 8.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	16 ～ 40	-	-	-	5 ～ 10	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	16 ～ 40	-	-	-	-	2.5 ～ 4.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	16 ～ 40	-	-	-	-	10.01 ～ 10.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	10 ～ 39.9	-	-	5 ～ 10	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	10 ～ 39.9	-	-	-	2.5 ～ 4.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	10 ～ 39.9	-	-	-	10.01 ～ 10.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	16 ～ 39.99	-	5 ～ 10	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	16 ～ 39.99	-	-	2.5 ～ 4.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	16 ～ 39.99	-	-	10.01 ～ 10.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	-	16 ～ 39.99	5 ～ 10	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	-	16 ～ 39.99	-	2.5 ～ 4.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	16	-	-	-	16 ～ 39.99	-	10.01 ～ 10.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	16	-	-	-	7 ～ 12	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	16	-	-	-	-	3.5 ～ 6.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	16	-	-	-	-	12.01 ～ 12.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	-	10 ～ 34.9	-	-	7 ～ 12	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	-	10 ～ 34.9	-	-	-	3.5 ～ 6.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	-	10 ～ 34.9	-	-	-	12.01 ～ 12.2	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	-	-	16 ～ 34.99	-	7 ～ 12	-	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces
A	SKD11 Equivalent	m5	20	-	-	16 ～ 34.99	-	-	3.5 ～ 6.99	-	-	-	0.5 ～ 10	0.05 ～ 8	H / L / M	1 ～ 3	10	1 pieces

- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote

Cutting bushes with collar / annular slug stop / conical waste bore

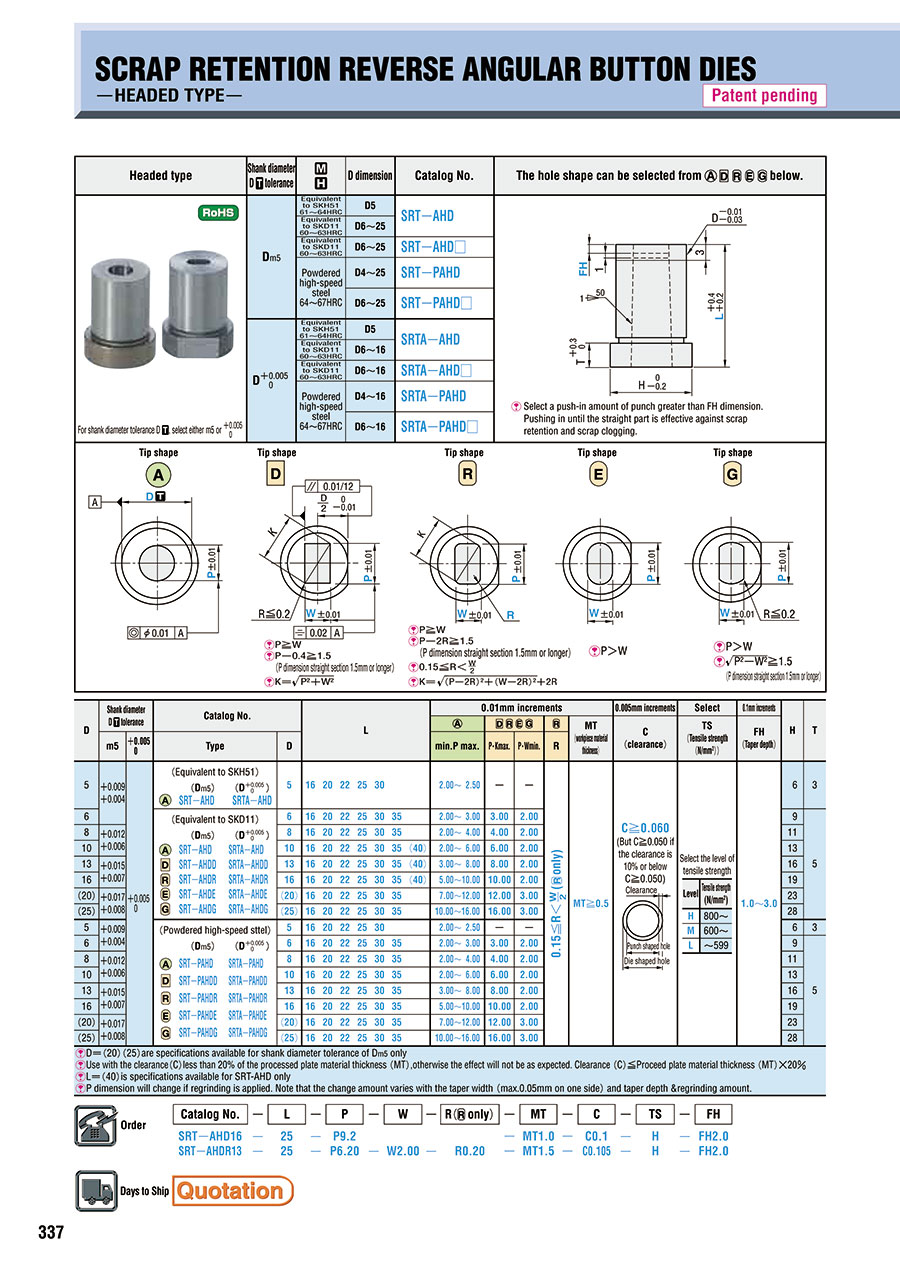

Outline drawing

Part number list
