Tension Links
Pull-out stops for mould plates / 2 oblong holes / distance selectable

Configure

Thickness(mm)
- 9
- 16
A (Tension link width)(mm)
- 19
- 25
- 32
- 38
S (Slotted hole pitch)(mm)
[15-150/5mm units]
E (Distance between two slotted holes)(mm)
[25-295/5mm units]
EC (E dimension alteration)(mm)
[26-294/1mm units]
SC (S dimension alteration)(mm)
[16-149/1mm units]
T (Slotted hole pitch)(mm)
[40-185/5mm units]
TC (T dimension alteration)(mm)
[41-184/1mm units]
TS (Pitch between two slotted holes)(mm)
[70-375/1mm units]
Type
- TLD
- TLDH
CAD
- 2D
- 3D

Pull-out stops for mould plates / 2 oblong holes / distance selectable

9	19	15 ～ 130	25 ～ 235	-	-	40 ～ 140	-	70 ～ 290	10	1 pieces
9	19	15 ～ 130	25 ～ 235	-	-	-	41 ～ 139	70 ～ 290	10	1 pieces
9	19	15 ～ 130	-	26 ～ 234	-	40 ～ 140	-	70 ～ 290	10	1 pieces
9	19	15 ～ 130	-	26 ～ 234	-	-	41 ～ 139	70 ～ 290	10	1 pieces
9	19	-	25 ～ 235	-	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1 pieces
9	19	-	25 ～ 235	-	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1 pieces
9	19	-	-	26 ～ 234	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1 pieces
9	19	-	-	26 ～ 234	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1 pieces
9	25	15 ～ 135	25 ～ 245	-	-	40 ～ 140	-	80 ～ 300	10	1 pieces
9	25	15 ～ 135	25 ～ 245	-	-	-	41 ～ 139	80 ～ 300	10	1 pieces
9	25	15 ～ 135	-	26 ～ 244	-	40 ～ 140	-	80 ～ 300	10	1 pieces
9	25	15 ～ 135	-	26 ～ 244	-	-	41 ～ 139	80 ～ 300	10	1 pieces
9	25	-	25 ～ 245	-	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1 pieces
9	25	-	25 ～ 245	-	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1 pieces
9	25	-	-	26 ～ 244	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1 pieces
9	25	-	-	26 ～ 244	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1 pieces
9	32	25 ～ 140	25 ～ 275	-	-	50 ～ 180	-	105 ～ 350	10	1 pieces
9	32	25 ～ 140	25 ～ 275	-	-	-	51 ～ 179	105 ～ 350	10	1 pieces
9	32	25 ～ 140	-	26 ～ 274	-	50 ～ 180	-	105 ～ 350	10	1 pieces
9	32	25 ～ 140	-	26 ～ 274	-	-	51 ～ 179	105 ～ 350	10	1 pieces
9	32	-	25 ～ 275	-	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1 pieces
9	32	-	25 ～ 275	-	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1 pieces
9	32	-	-	26 ～ 274	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1 pieces
9	32	-	-	26 ～ 274	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1 pieces
9	38	25 ～ 150	30 ～ 295	-	-	50 ～ 185	-	115 ～ 375	10	1 pieces
9	38	25 ～ 150	30 ～ 295	-	-	-	51 ～ 184	115 ～ 375	10	1 pieces
9	38	25 ～ 150	-	31 ～ 294	-	50 ～ 185	-	115 ～ 375	10	1 pieces
9	38	25 ～ 150	-	31 ～ 294	-	-	51 ～ 184	115 ～ 375	10	1 pieces
9	38	-	30 ～ 295	-	26 ～ 149	50 ～ 185	-	115 ～ 375	10	1 pieces
9	38	-	30 ～ 295	-	26 ～ 149	-	51 ～ 184	115 ～ 375	10	1 pieces
9	38	-	-	31 ～ 294	26 ～ 149	50 ～ 185	-	115 ～ 375	10	1 pieces
9	38	-	-	31 ～ 294	26 ～ 149	-	51 ～ 184	115 ～ 375	10	1 pieces
16	19	15 ～ 130	25 ～ 235	-	-	40 ～ 140	-	70 ～ 290	10	1 pieces
16	19	15 ～ 130	25 ～ 235	-	-	-	41 ～ 139	70 ～ 290	10	1 pieces
16	19	15 ～ 130	-	26 ～ 234	-	40 ～ 140	-	70 ～ 290	10	1 pieces
16	19	15 ～ 130	-	26 ～ 234	-	-	41 ～ 139	70 ～ 290	10	1 pieces
16	19	-	25 ～ 235	-	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1 pieces
16	19	-	25 ～ 235	-	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1 pieces
16	19	-	-	26 ～ 234	16 ～ 129	40 ～ 140	-	70 ～ 290	10	1 pieces
16	19	-	-	26 ～ 234	16 ～ 129	-	41 ～ 139	70 ～ 290	10	1 pieces
16	25	15 ～ 135	25 ～ 245	-	-	40 ～ 140	-	80 ～ 300	10	1 pieces
16	25	15 ～ 135	25 ～ 245	-	-	-	41 ～ 139	80 ～ 300	10	1 pieces
16	25	15 ～ 135	-	26 ～ 244	-	40 ～ 140	-	80 ～ 300	10	1 pieces
16	25	15 ～ 135	-	26 ～ 244	-	-	41 ～ 139	80 ～ 300	10	1 pieces
16	25	-	25 ～ 245	-	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1 pieces
16	25	-	25 ～ 245	-	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1 pieces
16	25	-	-	26 ～ 244	16 ～ 134	40 ～ 140	-	80 ～ 300	10	1 pieces
16	25	-	-	26 ～ 244	16 ～ 134	-	41 ～ 139	80 ～ 300	10	1 pieces
16	32	25 ～ 140	25 ～ 275	-	-	50 ～ 180	-	105 ～ 350	10	1 pieces
16	32	25 ～ 140	25 ～ 275	-	-	-	51 ～ 179	105 ～ 350	10	1 pieces
16	32	25 ～ 140	-	26 ～ 274	-	50 ～ 180	-	105 ～ 350	10	1 pieces
16	32	25 ～ 140	-	26 ～ 274	-	-	51 ～ 179	105 ～ 350	10	1 pieces
16	32	-	25 ～ 275	-	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1 pieces
16	32	-	25 ～ 275	-	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1 pieces
16	32	-	-	26 ～ 274	26 ～ 139	50 ～ 180	-	105 ～ 350	10	1 pieces
16	32	-	-	26 ～ 274	26 ～ 139	-	51 ～ 179	105 ～ 350	10	1 pieces
16	38	25 ～ 150	30 ～ 295	-	-	50 ～ 185	-	115 ～ 375	10	1 pieces
16	38	25 ～ 150	30 ～ 295	-	-	-	51 ～ 184	115 ～ 375	10	1 pieces
16	38	25 ～ 150	-	31 ～ 294	-	50 ～ 185	-	115 ～ 375	10	1 pieces
16	38	25 ～ 150	-	31 ～ 294	-	-	51 ～ 184	115 ～ 375	10	1 pieces

- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote

Pull-out stops for mould plates / 2 oblong holes / distance selectable

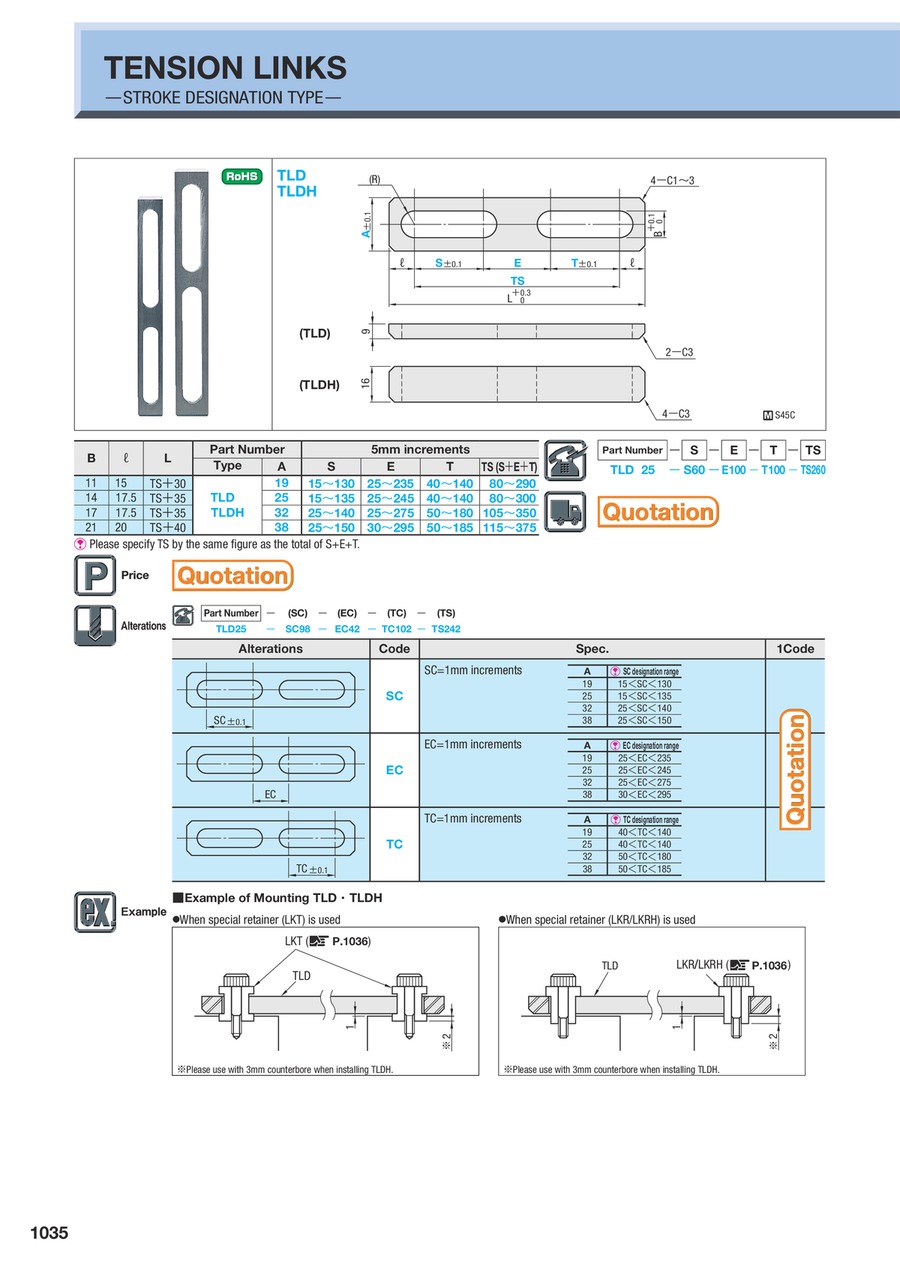

Outline drawing
