Ejector pins, square, unmachined end face
Precision flat ejector pins / head shape selectable / EN 1.3343 Equiv. / position rounding selectable / dimensions Configurable

Configure

Head thickness
P (Tip)(mm)
[0.6-14.8/0.01mm units]
W (Tip)(mm)
[0.3-11.8/0.01mm units]
D (Shaft diameter)(mm)
- 1.5
- 2
- 2.5
- 3
- 3.5
- 4
- 4.5
- 5
- 5.5
- 6
- 6.5
- 7
- 8
- 10
- 12
- 15
R-Chamfered rectangular position
- 1AR
- 2CR
- 3AR
- 1BR
- 2BR
- 2DR
- 3BR
L (L dimension)(mm)
[50-350/0.01mm units]
N(mm)
[23-330/1mm units]
R (Corner R of the tip corner)(mm)
- 0.05
- 0.1
- 0.15
- 0.2
- 0.3
Type
CAD
- 2D
- 3D

Precision flat ejector pins / head shape selectable / EN 1.3343 Equiv. / position rounding selectable / dimensions Configurable

4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	1AR	50 ～ 250	23 ～ 180	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	1AR	50 ～ 300	23 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	1AR	50 ～ 300	26 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	1AR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	1AR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	1AR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.2 ～ 4.3	0.4 ～ 4.3	4.5	1AR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	1AR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	1AR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	1AR	50 ～ 300	33 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	1AR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 6.8	0.5 ～ 6.8	7	1AR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 7.8	0.5 ～ 7.8	8	1AR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	1AR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	1BR	50 ～ 250	23 ～ 180	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	1BR	50 ～ 300	23 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	1BR	50 ～ 300	26 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	1BR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	1BR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	1BR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.2 ～ 4.3	0.4 ～ 4.3	4.5	1BR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	1BR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	1BR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	1BR	50 ～ 300	33 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	1BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 6.8	0.5 ～ 6.8	7	1BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 7.8	0.5 ～ 7.8	8	1BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	1BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	2BR	50 ～ 250	23 ～ 180	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	2BR	50 ～ 300	23 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	2BR	50 ～ 300	26 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	2BR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	2BR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	2BR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.2 ～ 4.3	0.4 ～ 4.3	4.5	2BR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	2BR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	2BR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	2BR	50 ～ 300	33 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	2BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 6.8	0.5 ～ 6.8	7	2BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 7.8	0.5 ～ 7.8	8	2BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	2BR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	2CR	50 ～ 250	23 ～ 180	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	2CR	50 ～ 300	23 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	2CR	50 ～ 300	26 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	2CR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	2CR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	2CR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.2 ～ 4.3	0.4 ～ 4.3	4.5	2CR	50 ～ 300	29 ～ 280	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	2CR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	2CR	50 ～ 300	31 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	2CR	50 ～ 300	33 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	2CR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 6.8	0.5 ～ 6.8	7	2CR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	2.5 ～ 7.8	0.5 ～ 7.8	8	2CR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	2CR	50 ～ 300	40 ～ 330	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.6 ～ 1.3	0.3 ～ 1.3	1.5	2DR	50 ～ 250	23 ～ 180	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	2DR	50 ～ 300	23 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	2DR	50 ～ 300	26 ～ 230	0.05 ～ 0.3	10	1 pieces
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	2DR	50 ～ 300	27 ～ 280	0.05 ～ 0.3	10	1 pieces

- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote
- ( - )	Quote

Precision flat ejector pins / head shape selectable / EN 1.3343 Equiv. / position rounding selectable / dimensions Configurable

Outline drawing

Part number list

More Information

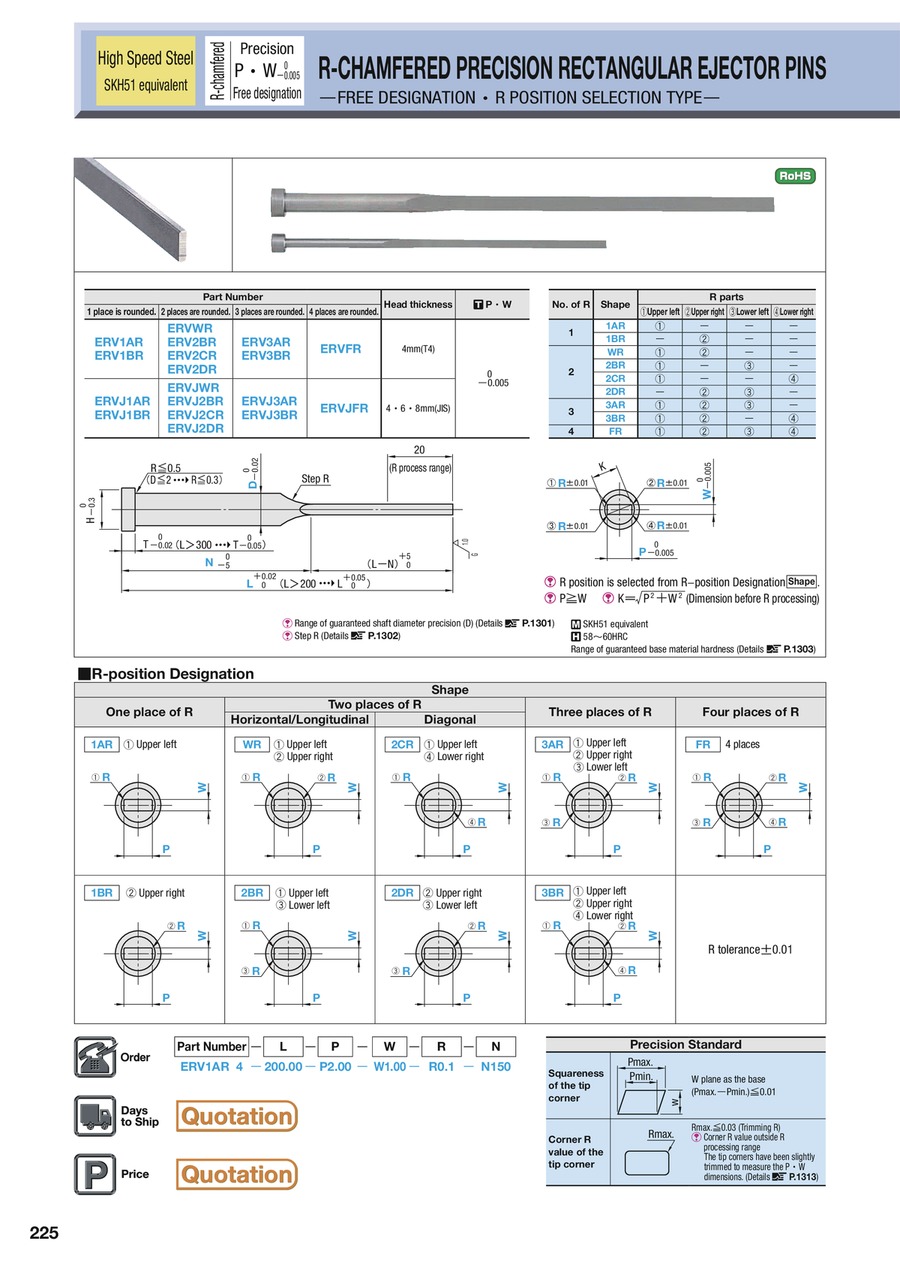

Catalog
