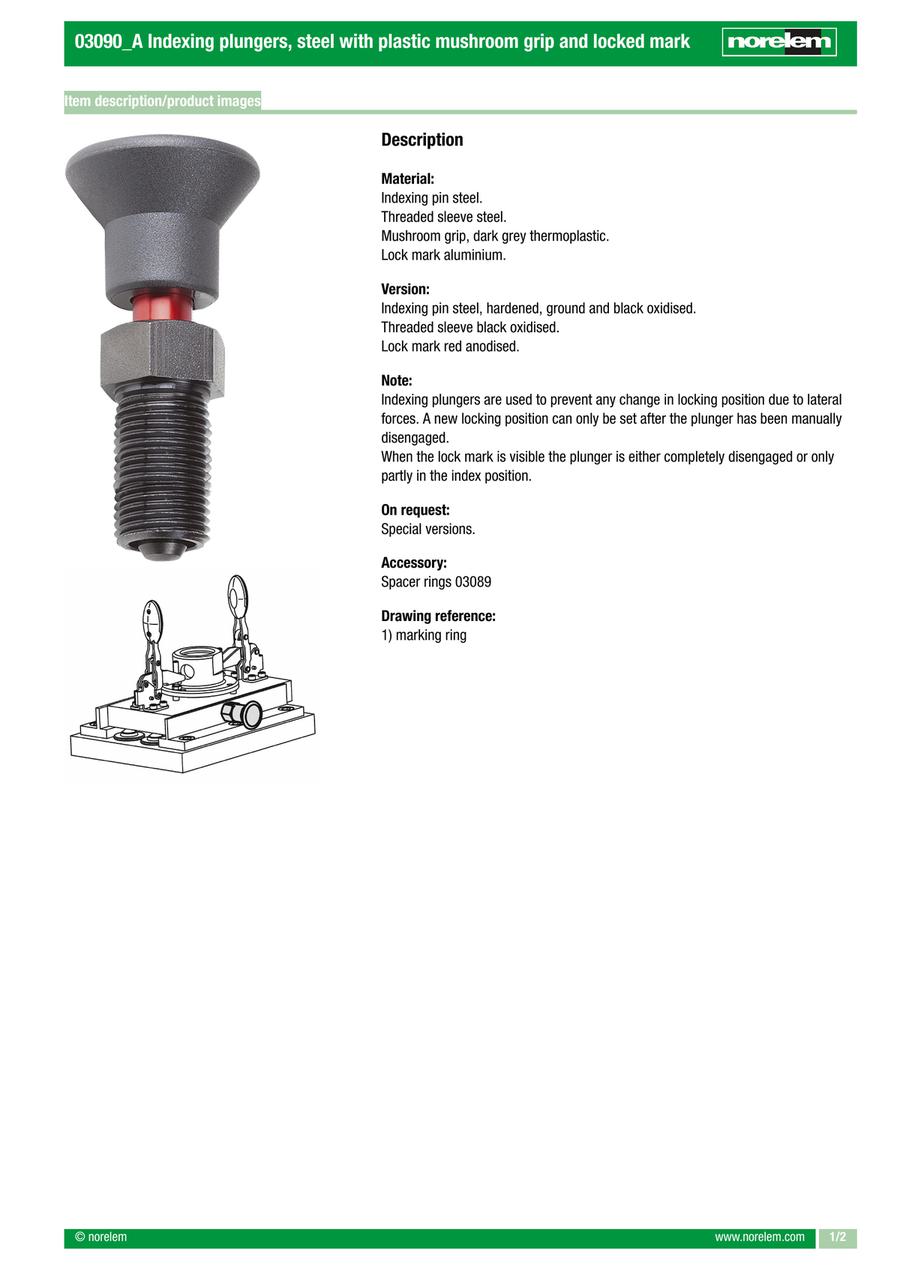

Indexing plungers with locked mark, Form A (03090)

Basic Attributes

• Stroke S(mm)

  • 5
  • 6
  • 8

  Clear

• Size

  • 1
  • 2
  • 3

  Clear

• D=pin diameter(mm)

  • 5
  • 6
  • 8

  Clear

• D1=Thread

  • M10x1
  • M12x115
  • M16x115

  Clear

• D2(mm)

  • 21
  • 25
  • 33

  Clear

• Fx30°(mm)

  • 1.3
  • 1.8
  • 2.3

  Clear

• L=Length(mm)

  • 43.5
  • 51.7
  • 68

  Clear

• L1(mm)

  • 17
  • 20
  • 26

  Clear

• L2(mm)

  • 7
  • 8
  • 10

  Clear

• L3(mm)

  • 15
  • 17
  • 23

  Clear

• SW1(mm)

  • 13
  • 14
  • 19

  Clear

• Spring force final pressure F2 approx.(N)

  • 12
  • 14
  • 35

  Clear

• Spring force initial pressure F1 approx.(N)

  • 5
  • 6
  • 15
